Gulvforankringer for pallestativ: Hvordan stativforankring støtter lagerstabilitet

Gulvforankringer for pallereoler er små komponenter, men de spiller en viktig rolle for å koble en stående ramme til lagergulvet. Et pallereolsystem er ikke bare avhengig av stålsøyler og -bjelker. Stativet trenger også en stabil forbindelse med støttegulvet slik at hele strukturen kan fungere som designet.

Gulvforankring bør derfor betraktes som en del av den komplette stativstrukturen i stedet for som en isolert installasjonsdetalj. Tilstanden til betonggulvet, bunnplaten, ankerforbindelsen, rackinnrettingen og det omgivende driftsmiljøet kan alle påvirke kvaliteten på forankringsforbindelsen.

Denne veiledningen forklarer rollen til gulvankre for pallereoler, hvordan de fungerer med bunnplater, hva lageroperatører bør inspisere, og hva de bør vurdere når de planlegger eller modifiserer et pallereolsystem.

Hva er pallestativgulvankre?

Gulvforankringer for pallereoler er festekomponenter som brukes til å koble stativet og dens bunnplate til lagergulvet.

Den stående rammen overfører strukturelle krefter mot bunnen av stativet. Bunnplaten gir tilkoblingsområdet i bunnen av stenderen, mens ankeret kobler denne sammenstillingen til betonggulvet.

I en typisk pallereolstruktur kan forholdet forstås som:

Stativramme → Stående → Grunnplate → Gulvanker → Betonggulv

Hver del har sin egen funksjon, men de fungerer sammen som en del av den komplette stativstrukturen.

Hvorfor er pallestativ forankret til gulvet?

Forankring bidrar til å opprettholde den tiltenkte posisjonen til stativet i forhold til lagergulvet. Det er spesielt viktig for stativsystemer som er utsatt for vanlig gaffeltruckaktivitet, pallhåndtering, lasting, lossing og andre lagerbevegelser.

En riktig utformet og installert forankringsforbindelse kan hjelpe:

• Hold stativet posisjonert som tiltenkt.
• Reduser uønsket bevegelse av stativet.
• Koble stativrammen til støttegulvet.
• Støtt stabiliteten til hele stativet.
• Oppretthold det tiltenkte forholdet mellom stativkomponenter.

Forankring erstatter ikke riktig stativdesign eller korrekt brukspraksis. Det er en del av det overordnede strukturelle systemet.

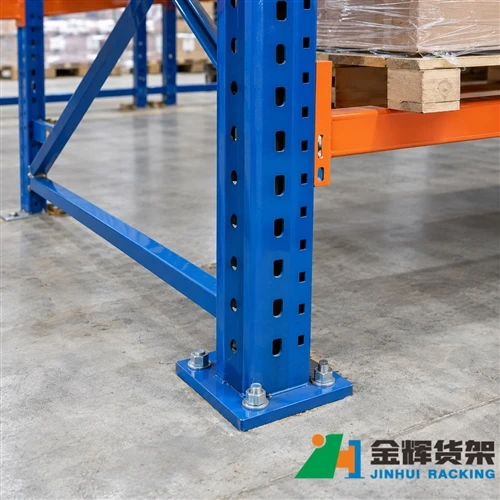

Hvordan gulvforankringer fungerer med bunnplater for pallereol

Bunnplaten er plassert i bunnen av den stående søylen og gir grensesnittet mellom stålstativrammen og lagergulvet.

Gulvankre passerer gjennom eller kobles til bunnplaten i henhold til stativdesignet og fester stativet til betonggulvet.

Dette betyr at et problem med bunnplaten eller gulvet også kan påvirke forankringsforbindelsen. Et lager bør derfor inspisere ankeret og det omkringliggende basisområdet sammen i stedet for å sjekke kun om en bolt er fysisk til stede.

Gulvanker vs. bunnplate: Hva er forskjellen?

Disse komponentene bør vurderes sammen ved evaluering av stativstabilitet. Et sterkt anker kan ikke kompensere for en uegnet gulvtilstand eller en skadet bunnplate.

Hvorfor betonggulv er viktige

Ytelsen til et gulvanker avhenger delvis av tilstanden til betongen det er installert i.

Før du installerer eller modifiserer et pallereolsystem, bør lagergulvet vurderes for forhold som kan påvirke forankringsforbindelsen. Relevante faktorer kan inkludere betongtilstand, gulvskader, sprekker, tykkelse, planhet og egnetheten til gulvet for den foreslåtte stativinstallasjonen.

Eksisterende varehus kan ha områder hvor gulvet har blitt skadet av gaffeltrucker, tidligere konstruksjon, kjemisk eksponering, tungt utstyr eller andre operasjoner. Disse forholdene bør ikke automatisk behandles som egnet for stativforankring.

Når gulvforholdene er usikre, bør stativleverandøren eller en passende kvalifisert fagperson gjennomgå installasjonskravene.

Hvor er gulvankre installert på et pallestativ?

Ankre er normalt knyttet til bunnplatene i bunnen av de stående rammene. Deres nøyaktige posisjon og mengde avhenger av rackdesign og forankringskrav.

Ankerplasseringer bør samsvare med den godkjente stativkonfigurasjonen. Lagerpersonell bør ikke flytte ankerpunkter bare for å unngå gulvskader, sprekker, innebygde tjenester eller andre hindringer uten å gå gjennom den foreslåtte endringen.

Ankerarrangementet er en del av forholdet mellom stativrammen og gulvet, så endringer bør behandles som strukturelle modifikasjoner i stedet for enkle installasjonsjusteringer.

Hvordan stativjustering relaterer seg til gulvforankring

Forankring og rackjustering er nært beslektet under installasjonen.

Et stativ bør plasseres og justeres i henhold til godkjent layout før den endelige forankringstilstanden er etablert. Hvis rammen ikke er riktig plassert, kan forankring på feil plassering gjøre senere korrigering vanskeligere.

Etter installasjonen bør stativet kontrolleres for å bekrefte at de stående rammene forblir riktig plassert og at forankringsforbindelsen er sikker.

Dette er spesielt viktig når flere rack-rader er installert i et stort lager. Små posisjoneringsfeil kan bli mer merkbare når de gjentas over lange rader.

Hva kan føre til at pallestativankre blir løse?

Gulvaankre kan utsettes for ulike driftsforhold i løpet av levetiden til et stativsystem.

Potensielle årsaker til ankerproblemer inkluderer:

• Gaffeltruckstøt nær stativet oppreist.
• Skader på bunnplaten eller omkringliggende betong.
• Feil installasjon.
• Endringer i stativstrukturen.
• Forringelse av lagergulv.
• Gjentatte vibrasjoner eller operasjonelle bevegelser.
• Uautorisert modifikasjon eller reparasjon.

Et løst anker skal ikke bare strammes uten først å vurdere hvorfor det løsnet. Hvis den omkringliggende bunnplaten, betongen eller stenderen også har blitt skadet, kan hele området kreve ytterligere evaluering.

Hvordan inspisere pallestativgulvankre

Rutinemessige visuelle kontroller kan hjelpe lagerpersonell med å identifisere åpenbare forankringsproblemer før de blir mer alvorlige.

Under en inspeksjon, sjekk:

• Om de nødvendige ankrene er til stede.
• Hvorvidt synlige ankerkomponenter virker løse eller skadet.
• Om bunnplaten er synlig forvrengt.
• Om betongen rundt ankeret viser skader.
• Om det er tegn til gaffeltruckpåvirkning.
• Om stenderen virker forskjøvet fra den tiltenkte posisjonen.
• Hvorvidt det er gjort uautoriserte endringer.

Inspeksjon bør ikke begrenses til selve ankeret. Den omkringliggende bunnplaten, stående, betong og nærliggende stativkomponenter bør også undersøkes.

Hvordan ser et skadet pallestativanker ut?

Synlige tegn på et potensielt forankringsproblem kan inkludere et manglende anker, en åpenbart løs komponent, skade rundt bunnplaten, sprukket eller ødelagt betong nær ankeret, eller synlig bevegelse av stenderen fra den tiltenkte posisjonen.

Imidlertid kan ikke alle forankringsproblemer identifiseres fra en visuell inspeksjon alene. Hvis tilstanden til et anker eller den omkringliggende betongen er usikker, bør stativet vurderes i henhold til produsentens krav eller av en kvalifisert fagperson.

Lagerpersonell bør unngå å anta at et anker er trygt bare fordi det fortsatt er fysisk til stede.

Hva bør du gjøre hvis et stativanker er skadet?

Hvis et anker eller det omkringliggende basisområdet ser ut til å være skadet, bør det berørte stativet vurderes før normal drift fortsetter på en måte som kan forverre tilstanden.

Ikke improviser et erstatningsanker, bor et nytt hull ved siden av det eksisterende hullet, sveis bunnplaten eller foreta en annen strukturell modifikasjon uten passende teknisk godkjenning.

Riktig reparasjon avhenger av stativdesign, ankerarrangement, betongtilstand, skadetype og gjeldende tekniske krav.

Gulvaankre og gaffeltruckpåvirkning

Påvirkning av gaffeltruck er en av driftshendelsene som kan påvirke den nedre delen av et pallereol.

Et støt som ser ut til å ha påvirket bare en stående kan også ha påvirket bunnplaten, ankeret, betongen eller innrettingen av stativrammen.

Av denne grunn bør inspeksjon etter-støt inkludere hele det nedre tilkoblingsområdet i stedet for å stoppe ved det synlig skadede stålelementet.

Lagerteam bør også rapportere reolpåvirkninger umiddelbart i stedet for å vente på neste planlagte inspeksjon.

Kan gulvankre flyttes under renovering av lageret?

Lagerrenoveringsprosjekter involverer noen ganger endringer i gulvoppsett, utstyr, transportører, dører, produksjonsområder eller trafikkruter.

Hvis et eksisterende pallereol må flyttes, bør det originale ankerarrangementet ikke bare dupliseres i en ny posisjon uten å gå gjennom de nye installasjonsforholdene.

Den nye plasseringen kan ha forskjellige gulvforhold, bygningsbegrensninger, stativdimensjoner eller driftskrav. Stativet bør installeres på nytt i henhold til kravene til den nye konfigurasjonen.

Gulvforankring ved utvidelse av et eksisterende stativsystem

Å legge til stativbrønner til et eksisterende lager kan også kreve en gjennomgang av gulvforankringsforholdene.

Den nye stativdelen bør behandles som en del av den planlagte stativkonfigurasjonen i stedet for som en uavhengig utvidelse som kan festes der det er ledig gulvplass.

Før utvidelse, se gjennom:

• Eksisterende stativoppsett
• Nye stativmål
• Oppreiste steder
• Bunnplateposisjoner
• Gulvets tilstand
• Gaffeltruck trafikk
• Nødvendige klareringer
• Kompatibilitet med eksisterende stativkonfigurasjon

Denne tilnærmingen bidrar til å sikre at utvidelsen forblir konsistent med det generelle lagerdesignet.

Vanlige feil ved forankring av pallestativ

Ignorerer tilstanden til betonggulvet

Et anker er bare så nyttig som det støttende underlaget tillater. Skadet eller uegnet betong bør vurderes før installasjon.

Bruke et anker uten å bekrefte kompatibilitet

Et visuelt lignende anker er ikke automatisk egnet for en bestemt stativ og gulvtilstand. Forankringskomponenter bør følge de godkjente designkravene.

Boring rundt et eksisterende problem uten gjennomgang

Flytting av et ankerhull for å unngå sprekk eller hindring kan endre den tiltenkte forbindelsen. Slike endringer bør gjennomgås før installasjon.

Kontrollerer bolten, men ignorerer bunnplaten

Et synlig anker garanterer ikke at hele bunnforbindelsen er i god stand. Grunnplaten, stående og omkringliggende betong bør også inspiseres.

Ignorer ankerskade etter en gaffeltruckkollisjon

Et sammenstøt nær bunnen av en stendere kan påvirke mer enn det synlige stålet. Anker og betongforbindelse bør også kontrolleres.

Bytte ut skadede ankere med improvisert maskinvare

Strukturelle stativkomponenter og deres festesystemer bør erstattes med kompatible komponenter i stedet for improviserte alternativer.

Sjekkliste for inspeksjon av pallestativ gulvanker

• Sjekk at nødvendige ankere er tilstede.
• Se etter synlig skade eller løshet.
• Inspiser bunnplaten rundt hvert anker.
• Sjekk omkringliggende betong for synlige skader.
• Se etter tegn på gaffeltruckpåvirkning.
• Kontroller om stenderen forblir riktig plassert.
• Rapporter manglende eller skadede ankere umiddelbart.
• Ikke foreta uautoriserte ankermodifikasjoner.
• Bruk passende erstatningskomponenter når reparasjoner er nødvendig.
• Gjennomgå betydelige stativendringer før du endrer forankringsarrangementet.

Hvordan gulvforankring passer inn i et komplett pallestativsystem

Gulvforankring er bare en del av et komplett pallereolsystem. Stående rammer, bjelker, avstivninger, bunnplater, ankere, paller og lagergulvet samvirker i den overordnede reolstrukturen.

Av denne grunn bør rackplanlegging vurdere den komplette installasjonen i stedet for å velge forankringskomponenter separat på slutten av et prosjekt.

JINHUI pallereolløsninger kan utformes rundt lagerdimensjoner, pallekrav, lagringsforhold og prosjektspesifikke-krav.

Utforsk JINHUI-løsninger for lagerpaller.

Vanlige spørsmål om pallestativ gulvankre

Hvorfor trenger pallereoler gulvankre?

Gulvaankre kobler stativets bunnplater og stående rammer til lagergulvet og bidrar til å opprettholde den tiltenkte posisjonen til stativstrukturen.

Er gulvankere det samme som bunnplater for pallereol?

Nei. Bunnplaten er en del av bunnen av den stående rammen, mens gulvankeret gir festeforbindelsen mellom stativenheten og gulvet.

Kan et skadet stativanker ganske enkelt strammes?

Ikke nødvendigvis. Hvis et anker er løst eller skadet, bør den omkringliggende bunnplaten, betongen, stående og årsaken til problemet også vurderes.

Kan jeg bore et nytt ankerhull hvis den opprinnelige plasseringen er skadet?

Ikke foreta denne endringen uten passende teknisk gjennomgang. Endring av ankerplasseringen kan påvirke den tiltenkte forbindelsen mellom stativet-til-gulvet.

Bestemmer et gulvanker stativets totale lastekapasitet?

Nei. Stativets ytelse avhenger av den komplette konstruerte konfigurasjonen, inkludert stående rammer, bjelker, koblinger, forankring, dimensjoner, belastningsforhold og gulvkrav.

Planlegg rack-til-gulvforbindelsen som en del av det komplette systemet

Gulvforankringer for pallereoler gir den viktige forbindelsen mellom stativstrukturen og lagergulvet. Ytelsen deres avhenger ikke bare av selve ankeret, men også av bunnplaten, stående ramme, betongtilstand, installasjonsarrangement og driftsmiljø.

For nye installasjoner, lagerutvidelser, flyttinger og reparasjoner bør forankringsarrangementet betraktes som en del av den komplette rackdesignen. Regelmessig inspeksjon kan også bidra til å identifisere synlige problemer som skadede ankere, skadet betong eller forskjøvede stativbaser.

JINHUI Rack leverer pallereolløsninger for lager for ulike lagringskrav og lagerforhold. For en prosjektspesifikk anbefaling, oppgi lageroppsettet, palleinformasjon, lagringskrav og driftsforhold.
